OKM Gepard GPR 3D

• Flexibilní a výkonný: Pozemní radar (GPR) s všesměrovým nestíněným přenosovým systémem, který umožňuje dosahovat maximální detekční hloubky.
• Detekční hloubka: Díky této technologii zákazníci nalezli objekty až v hloubce 40 m.
• Využití: Archeologie, geotechnický průzkum, forenzní průzkum.
• Provozní režimy: 3D Ground Scan, 2D Radargram.
• Detekovatelné objekty: Podzemní objekty, jako jsou potrubí, dutiny, vedení, tunely, bunkry a základy staveb.

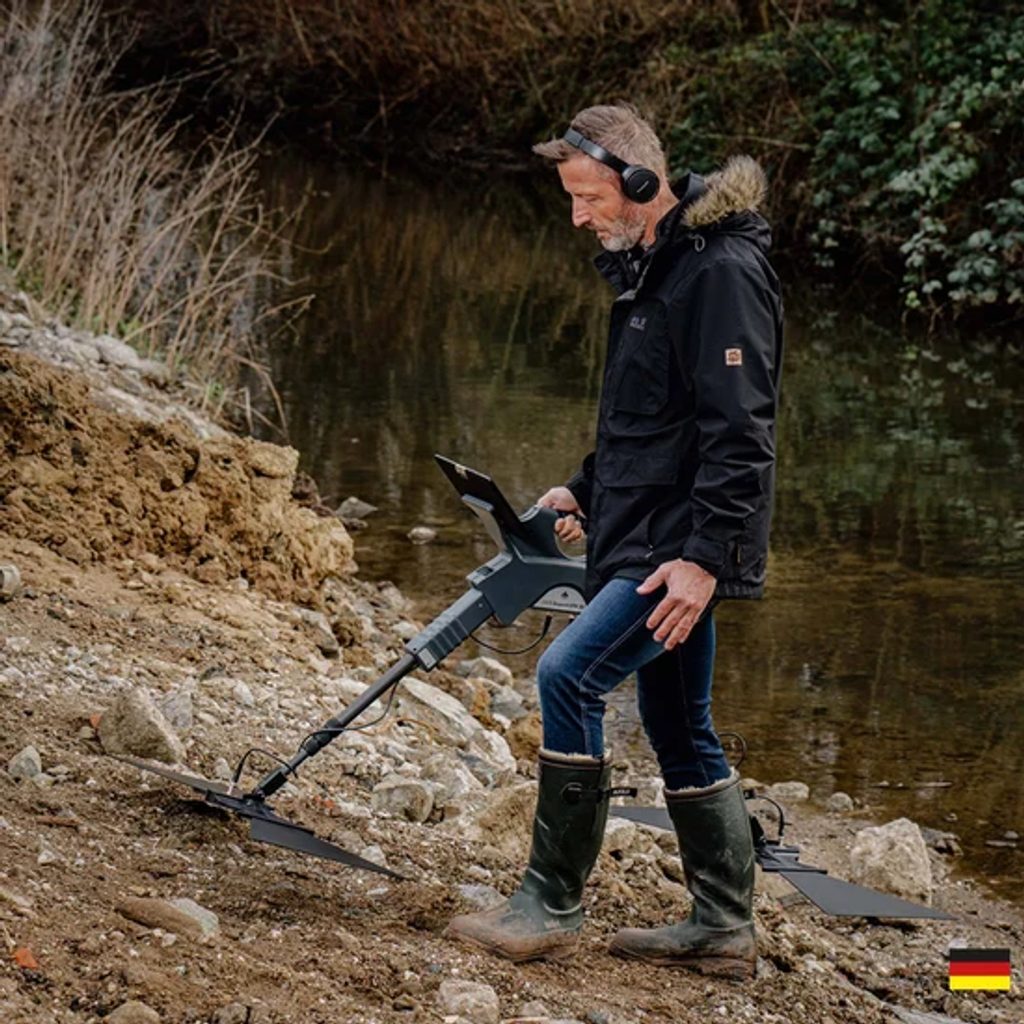

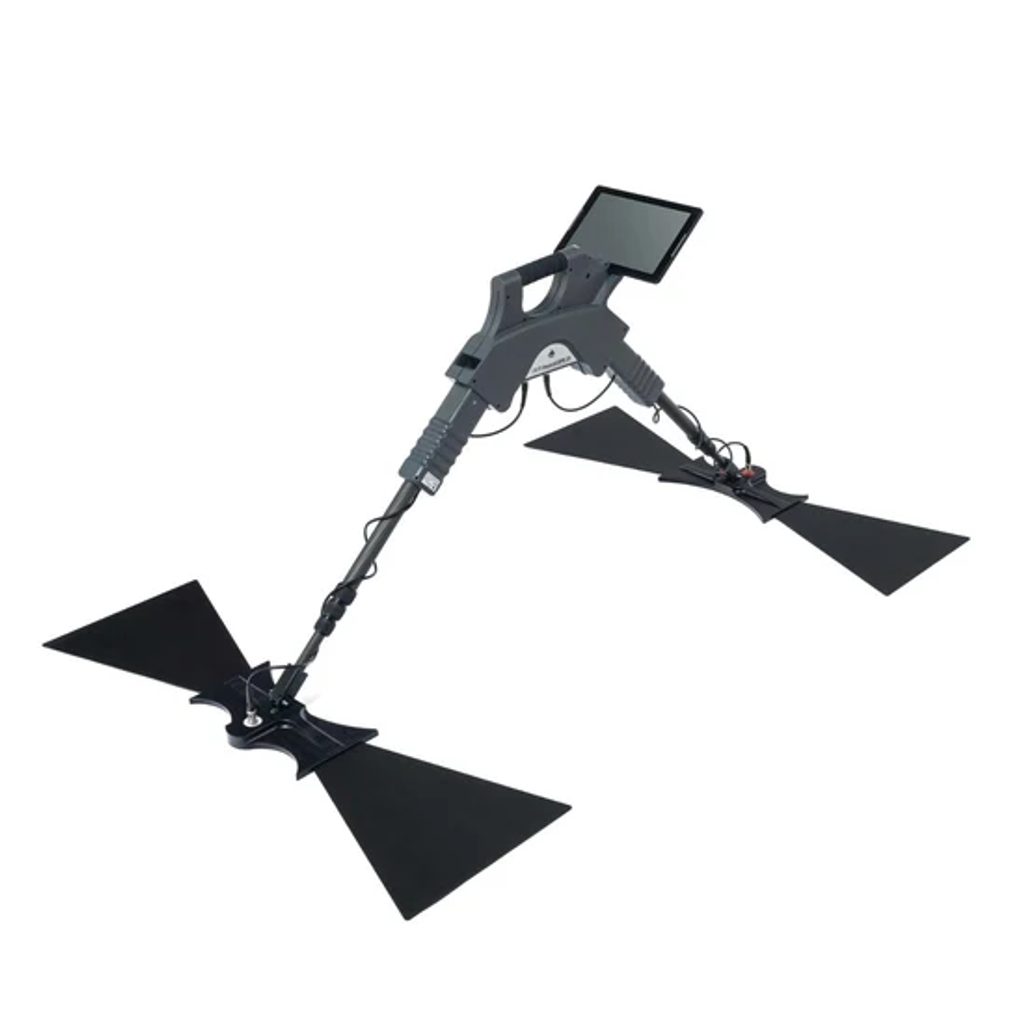

OKM Gepard GPR 3D je flexibilní a výkonný pozemní radar (GPR) určený pro detekci podzemních objektů a struktur. Díky všesměrovému nestíněnému přenosovému systému umožňuje dosáhnout detekčních hloubek až 40 metrů. Kompaktní konstrukce umožňuje pohodlné ovládání jedním uživatelem pomocí dodávaného Android tabletu.

Gepard GPR využívá radarovou technologii, která vysílá signál do země a následně vyhodnocuje jeho odraz od podzemních struktur a anomálií. Přístroj je vhodný pro archeologii, geotechnický průzkum, forenzní použití, detekci dutin i průzkum veřejných a technických staveb.

Detekovatelné objekty a struktury

Gepard GPR umožňuje vyhledávat široké spektrum podzemních objektů a anomálií, například:

• Podzemní zdi, sklepy a betonové konstrukce
• Dutiny, hroby a pohřební komory
• Vodní hladiny, podzemní řeky a vodonosné vrstvy
• Potrubí, kabely a další inženýrské sítě
• Zasypané studny, galerie, příkopy a zákopy
• Septiky, rozvodné šachty a drenážní potrubí
• Tunely, bunkry a úkryty
• Zakopané truhly, sochy a další předměty

Nastavení pro různé typy průzkumu

Gepard GPR pracuje ve frekvenčním rozsahu 60–300 MHz, který je realizován pomocí nastavitelných teleskopických antén. Přístroj nabízí několik automatických nastavení pro optimalizaci měření podle konkrétního typu půdy. Uživatel může nastavit požadované rozlišení hloubky a následně zahájit průzkum.

2D a 3D vizualizace

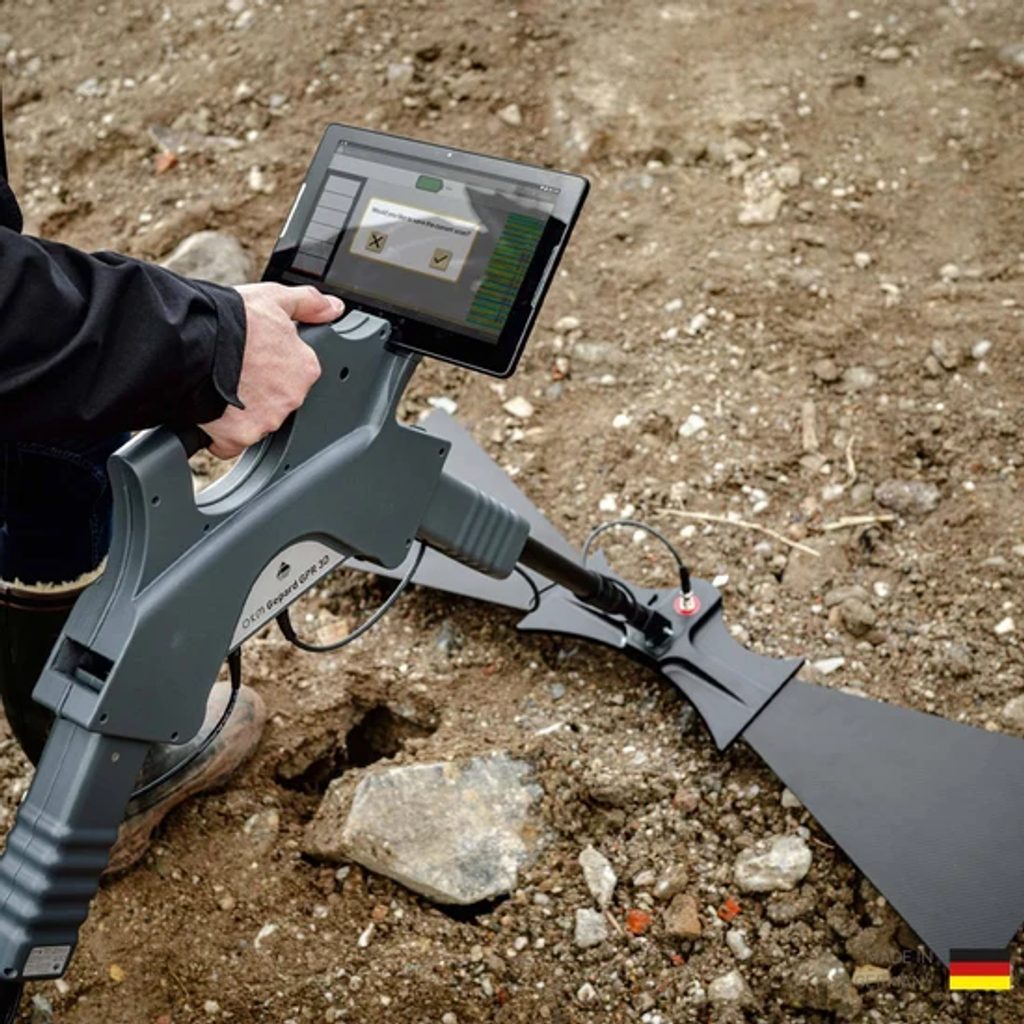

Naměřená data jsou během průzkumu přenášena do dodávaného Android tabletu, kde se zobrazují přímo na displeji. Software umožňuje data filtrovat, ukládat jednotlivé pozice a přidávat poznámky k provedeným měřením.

Díky podpoře GPS a Google Maps lze jednotlivé pozice skenování ukládat společně s naměřenými daty. Automatické filtrování pomáhá zvýraznit významné anomálie a usnadňuje následnou analýzu.

Data lze následně přenést do programu OKM Visualizer 3D Studio Professional, kde je možné zobrazit výsledky ve 2D radargramu nebo detailním 3D zobrazení. U 3D vizualizace lze upravovat například vyhlazení a prahové hodnoty, což umožňuje lépe zvýraznit relevantní objekty a struktury.

Praktické použití

Gepard GPR je vhodný pro:

• Archeologii – vyhledávání hrobů, staveb, dutin a dalších historických struktur

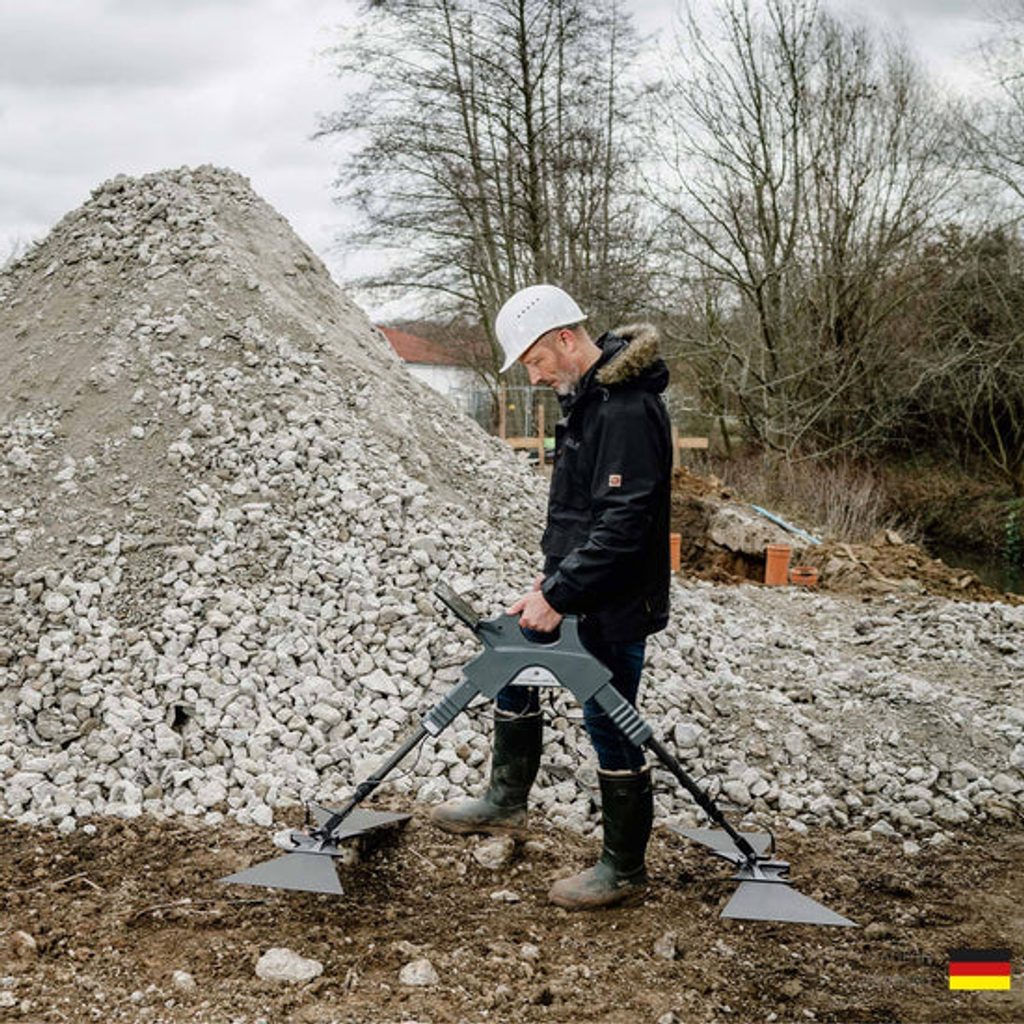

• Geotechnický průzkum – detekci podzemních konstrukcí, dutin a inženýrských sítí
• Forenzní průzkum – vyhledávání skrytých podzemních struktur a objektů
• Detekci dutin – vyhledávání tunelů, bunkrů, sklepů a dalších prostor

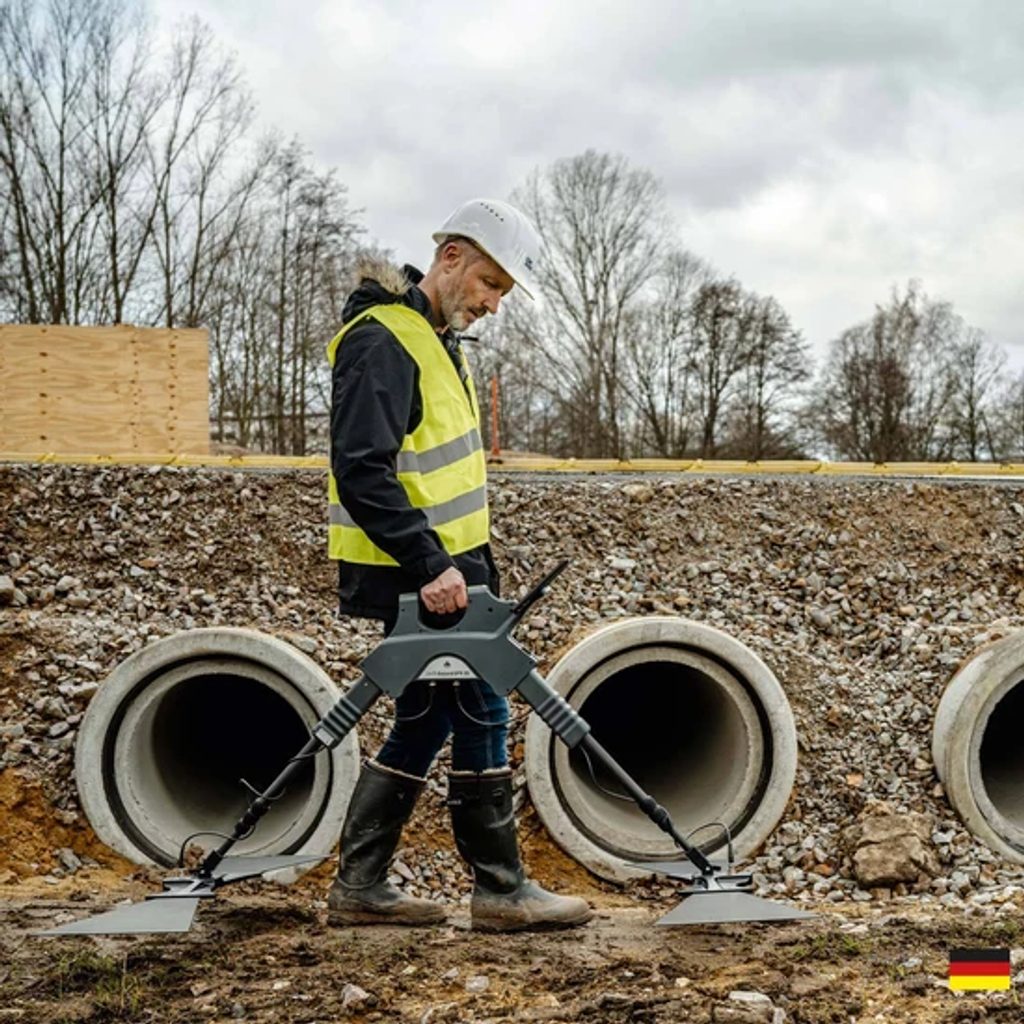

• Veřejné služby a technický průzkum – lokalizaci potrubí, kabelů a dalších podzemních vedení

Hlavní vlastnosti

• GPR pozemní radar s dosahem až 40 m dle podmínek měření
• Frekvenční rozsah 60–300 MHz
• Režimy 2D Radargram a 3D vizualizace
• Živý přenos naměřených dat
• Barevný dotykový displej
• Android aplikace
• Podpora GPS a Google Maps
• Interní paměť pro ukládání měření
• Automatické filtrování a nastavení pro různé typy půdy

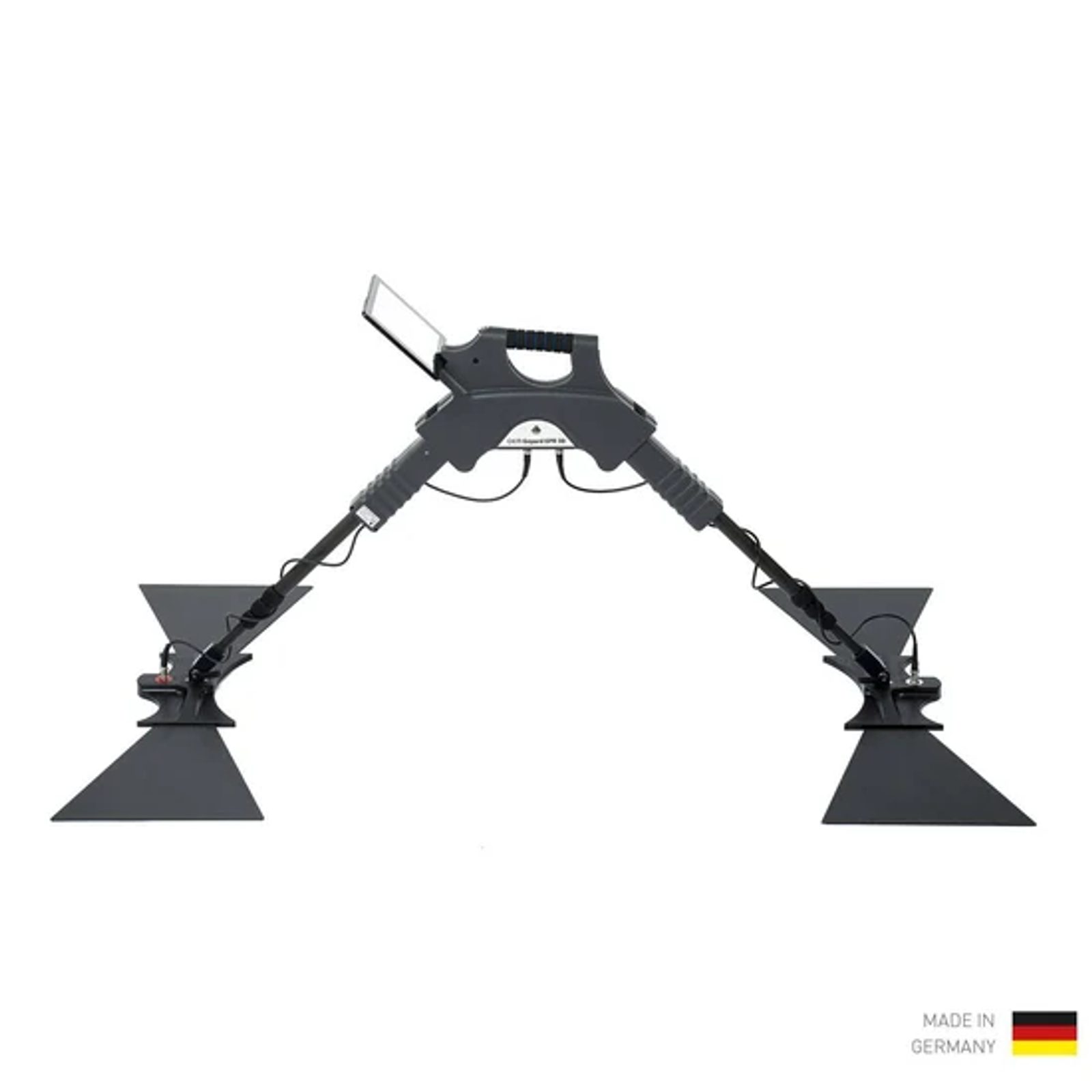

• Nastavitelná teleskopická konstrukce
• Akustická i vizuální zpětná vazba
• Podpora více jazyků
• Provozní doba přibližně 4 hodiny

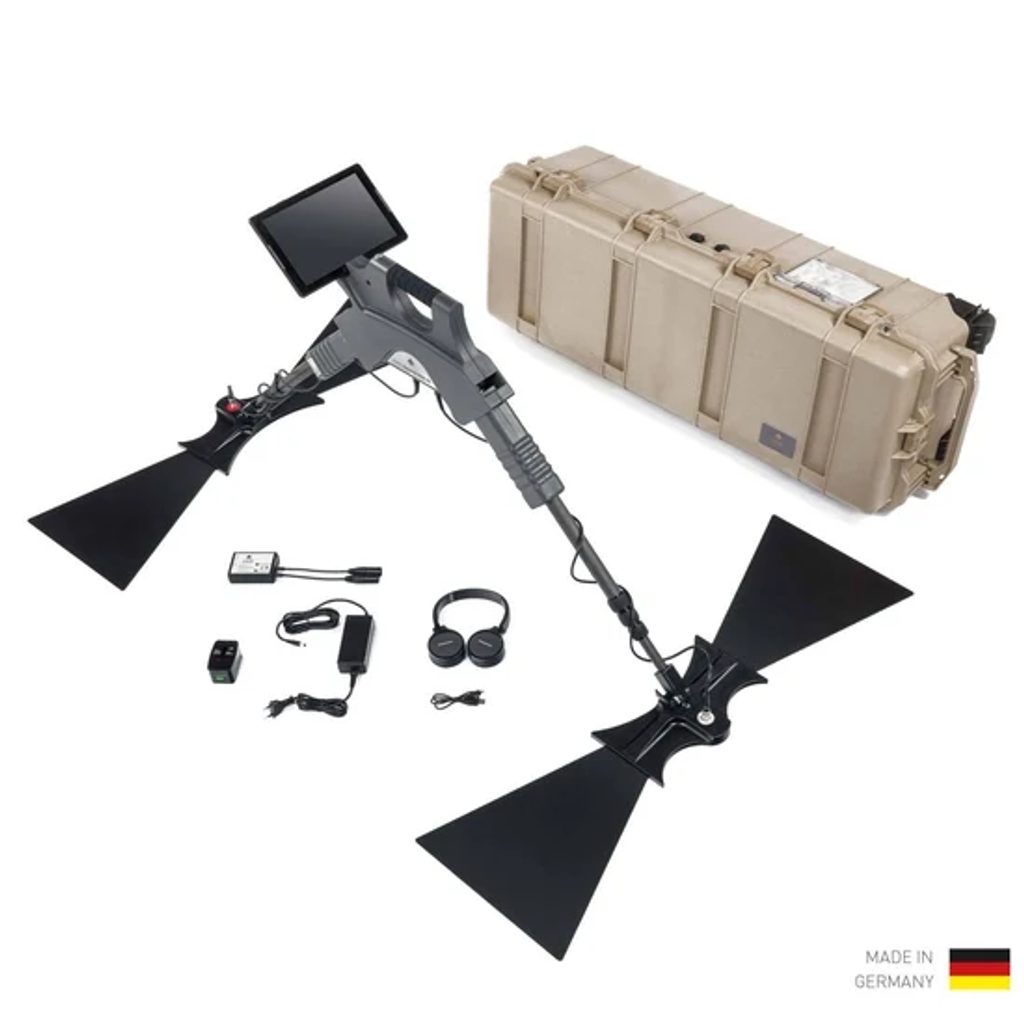

Obsah balení

• 1× řídicí jednotka
• 1× Android tablet
• 2× teleskopická tyč
• 1× vysílací anténa pro Gepard GPR 3D
• 1× přijímací anténa pro Gepard GPR 3D
• 1× USB flash disk s programem OKM Visualizer 3D Studio Professional
• 1× Bluetooth sluchátka s nabíjecím kabelem
• 1× nabíječka s kabelem
• 1× sada cestovních adaptérů
• 1× voděodolný a nárazuvzdorný ochranný kufr
• 1× stručný návod k použití

Volitelně: předkonfigurovaný notebook s Windows.

Technické údaje

• Rozměry řídicí jednotky: 450 × 260 × 130 mm
• Hmotnost řídicí jednotky: cca 1,6 kg
• Provozní doba: cca 4 hodiny
• Přenos dat: USB-C
• Frekvenční rozsah: 60–300 MHz
• Úrovně nastavení vzorkování: 4
• Počet měření: až 9 kompletních měřicích cyklů za sekundu
• Rozměry teleskopické tyče: 590–1630 mm
• Hmotnost teleskopické tyče: 0,8 kg
• Hmotnost antény: 1,5 kg
• Provozní teplota: −20 až 55 °C
• Krytí: IP20
• Voděodolnost: ne

Technické údaje jsou průměrné hodnoty a během provozu mohou být možné drobné odchylky.
